MV காப்பர் பவர் கேபிள்கள் ஏன் கிரிட் நம்பகத்தன்மையை உறுதி செய்கின்றன

சுருக்கம்: நவீன கனரக தொழில்கள் மற்றும் நகர்ப்புற உள்கட்டமைப்புகள் விரிவடையும் போது, ​​நடுத்தர மின்னழுத்த நெட்வொர்க்குகள் முன்னோடியில்லாத பரிமாற்ற நிலைத்தன்மையைக் கோருகின்றன.6/10 kV முதல் 26/35 kV வரை மதிப்பிடப்பட்ட நடுத்தர மின்னழுத்த மின் கேபிள்கள்அதிக சுமை மின் விநியோகத்தின் முக்கிய தமனிகளாக செயல்படுகின்றன. இந்தக் கட்டுரை முக்கியமான கட்டமைப்பு அடுக்குகள், பொறியியல் நன்மைகள் மற்றும் நடுத்தர மின்னழுத்த செப்பு கேபிள்களின் கடுமையான சோதனை தரநிலைகளை பகுப்பாய்வு செய்கிறது, நீண்ட கால நெட்வொர்க் பாதுகாப்பை நோக்கி உள்கட்டமைப்பு கொள்முதல் மேலாளர்களை வழிநடத்துகிறது.

பொருளடக்கம்

1. அறிமுகம்

2.6/10 kV முதல் 26/35 kV MV கேபிள்களின் கட்டமைப்பு அடுக்குகள்

3. நடுத்தர மின்னழுத்த அமைப்புகளில் ஏன் காப்பர் கண்டக்டர்கள் எக்செல்

4. நிலத்தடி அபாயங்களை நீக்குதல்: கேடயம் & கவசம்

5.தொழில்நுட்ப இணக்கம் மற்றும் தொழிற்சாலை தனிப்பயனாக்கம்

அறிமுகம்

6 kV முதல் 35 kV நடுத்தர மின்னழுத்த வரம்பிற்குள் செயல்படும் மின் கட்டங்கள், நிலையான குறைந்த மின்னழுத்தக் கோடுகள் தாங்க முடியாத குறிப்பிடத்தக்க மின் அழுத்தத்தை அறிமுகப்படுத்துகின்றன. இந்த உயர் ஆற்றல்களில், எந்தவொரு கட்டமைப்பு ஒழுங்கின்மையும் பேரழிவு தரும் பகுதியளவு வெளியேற்றங்களுக்கு வழிவகுக்கும். முனிசிபல் துணை மின்நிலையங்கள் மற்றும் பாரிய உற்பத்தி மண்டலங்களுக்கு உடைக்கப்படாத தொடர்ச்சிக்கு உத்தரவாதம் அளிக்க, ஆலோசனை பொறியாளர்கள் கனரக செப்பு-கோர் நடுத்தர மின்னழுத்த தீர்வுகளை தொடர்ந்து குறிப்பிடுகின்றனர்.

சர்வதேச அளவில் அங்கீகரிக்கப்பட்ட உற்பத்தியாளராக,டைட்டாங் கேபிள்6/10 kV முதல் 26/35 kV வரையிலான மின் கேபிள்களை வழங்குவதற்கு மேம்பட்ட கேடனரி வல்கனைசேஷன் உற்பத்திக் கோடுகளைப் பயன்படுத்துகிறது, இது உலகளாவிய கிரிட் பாதுகாப்பு விளிம்புகளை மிஞ்சும், கனரக தொழில் டெண்டர்களுக்கு அதிக திறன் கொண்ட விநியோக விருப்பங்களை வழங்குகிறது.

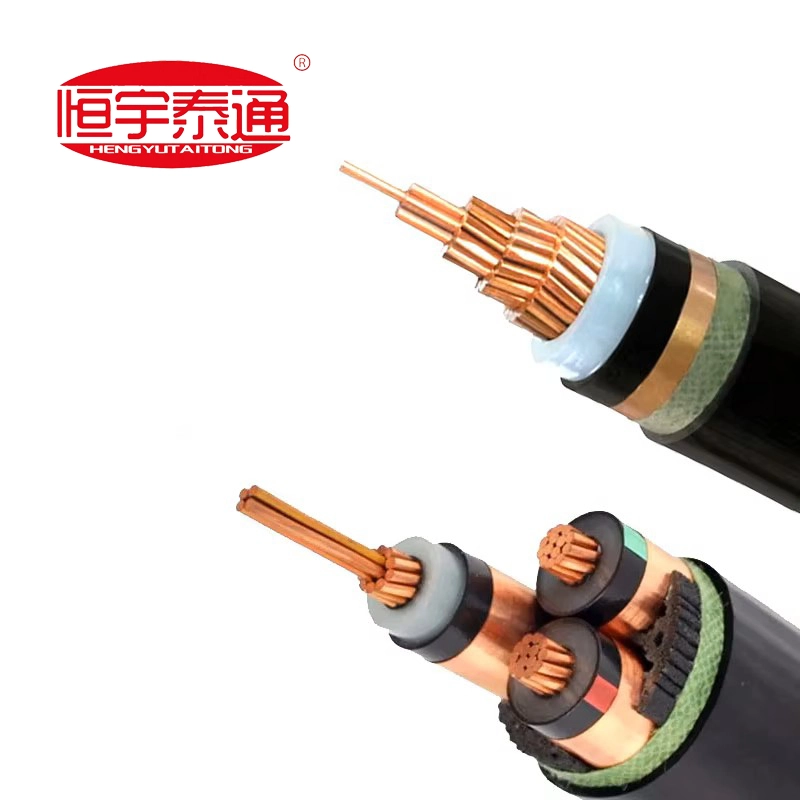

6/10 kV முதல் 26/35 kV MV கேபிள்களின் கட்டமைப்பு அடுக்குகள்

குறைந்த மின்னழுத்த வயரிங் போலல்லாமல், நடுத்தர மின்னழுத்த கேபிள்களுக்கு ஒரு அதிநவீன டிரிபிள் எக்ஸ்ட்ரஷன் லேயர் தேவைப்படுகிறது. கட்டமைப்பு பொறியியல் பல துல்லியமான-உற்பத்தி மண்டலங்களை உள்ளடக்கியது:

நடத்துனர்: உயர்-தூய்மை, வட்ட வடிவ கச்சிதமான இழையப்பட்ட செம்பு (வகுப்பு 2) அதிகபட்ச கடத்துத்திறன் மற்றும் குறைக்கப்பட்ட விட்டம் ஆகியவற்றை உறுதி செய்கிறது.

உள் செமிகண்டக்டர் கவசம்: மின் அழுத்த செறிவுகளை அகற்ற, கடத்தியின் மேல் நேரடியாக வெளியேற்றப்பட்ட ஒரு மென்மையான அரை-கடத்தி அடுக்கு.

XLPE இன்சுலேஷன்: கூடுதல் சுத்தமான குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன், 90 டிகிரி செல்சியஸ் வரையிலான உயர் மின்னழுத்த அழுத்தத்திற்கு சிகிச்சை அளிக்கிறது.

வெளிப்புற காப்பு கவசம்: ரேடியல் மின்புலங்களை சீரமைக்கும் ஒரு அகற்றக்கூடிய அல்லது பிணைக்கப்பட்ட அரை-கடத்தி அடுக்கு.

மெட்டாலிக் ஷீல்டிங் லேயர்: ஹெலிகாலியாகச் சுற்றப்பட்ட உயர் கடத்துத்திறன் கொண்ட செப்பு நாடாக்கள் அல்லது செப்பு கம்பிகள், கொள்ளளவு சார்ஜிங் மின்னோட்டங்கள் மற்றும் தவறான மின்னோட்டங்களை தரையில் பாதுகாப்பாக எடுத்துச் செல்ல வடிவமைக்கப்பட்டுள்ளன.

வெளிப்புற பாதுகாப்பு உறை: கடினமான, வானிலை-எதிர்ப்பு PVC அல்லது அதிக அடர்த்தி கொண்ட PE ஜாக்கெட், மண்ணின் ஈரப்பதத்திலிருந்து உலோகக் கவசத்தை தனிமைப்படுத்த வடிவமைக்கப்பட்டுள்ளது.

நடுத்தர மின்னழுத்த அமைப்புகளில் ஏன் காப்பர் கண்டக்டர்கள் எக்செல்

குறைந்த ஆரம்ப செலவுகள் காரணமாக அலுமினியம் உள்ளூர் குறைந்த மின்னழுத்த பயன்பாட்டுக் கோடுகளில் ஆதிக்கம் செலுத்துகிறது, பல முக்கிய காரணங்களுக்காக முக்கியமான 6 kV முதல் 35 kV நடுத்தர மின்னழுத்த விநியோகத்திற்கான உயர்-தூய்மை தாமிரம் மறுக்க முடியாத தரநிலையாகும்:

1.உயர்ந்த மின்னோட்டத்தை சுமந்து செல்லும் திறன்: தாமிரம் அலுமினியத்தை விட கணிசமாக குறைந்த மின் எதிர்ப்பை வழங்குகிறது, ஒற்றை-மையம் அல்லது மூன்று-கோர் அமைப்புகளை இறுக்கமான நிலத்தடி குழாய் வங்கிகள் மூலம் பாரிய அளவிலான சக்தியை கடத்த அனுமதிக்கிறது.

2.மினிமைஸ்டு வோல்டேஜ் டிராப்: நீண்ட தொழில்துறை ஓட்டங்களுக்கு இன்றியமையாதது, செப்பு கோர்கள் நீட்டிக்கப்பட்ட பிராந்திய இடைவெளிகளில் வரி பரிமாற்ற வெப்ப இழப்புகளை வியத்தகு முறையில் குறைக்கிறது.

3.உயர் இயந்திர இழுவிசை வலிமை: சிக்கலான அகழி ரூட்டிங் அல்லது ஆழமான திசை துளையிடல் நிறுவல்களின் போது செம்பு தீவிர இழுக்கும் பதட்டங்களை தாங்கும், முக்கிய நீட்சி அபாயங்களை நீக்குகிறது.

நிலத்தடி அபாயங்களை நீக்குதல்: கேடயம் & கவசம்

புதைக்கப்பட்ட நடுத்தர மின்னழுத்த சுற்றுகளுக்கு மிகவும் பொதுவான அச்சுறுத்தல் நீர் மரமாக்கல் ஆகும் - இது ஈரப்பதத்துடன் இணைந்து மலிவான காப்புகளில் உள்ள மைக்ரோ-வெற்றிடங்கள் காலப்போக்கில் கேபிளை மெதுவாக சிதைக்கும் ஒரு நிகழ்வு ஆகும்.

டைட்டாங் கேபிள்அல்ட்ரா-க்ளீன் கலவை பொருட்கள் மற்றும் அதிநவீன டிரிபிள்-கோ-எக்ஸ்ட்ரூஷன் கிராஸ்-இணைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்துவதன் மூலம் இந்த அபாயத்தை நீக்குகிறது. விருப்பமான எஃகு கம்பி கவசம் (SWA) அல்லது இரட்டை எஃகு நாடா கவசம் (DSTA) ஆகியவற்றுடன் இணைந்து மேலெழுதப்படும் செப்பு நாடா கவசமானது இரட்டை தடையை உருவாக்குகிறது. இந்த தடையானது நிலத்தடி பாறை அழுத்தம், ஈரப்பதம் ஊடுருவல் மற்றும் கொறித்துண்ணிகள் சிதைவு ஆகியவற்றை முற்றிலுமாக விரட்டுகிறது, இதன் மூலம் செயல்பாட்டு ஆயுட்காலம் 30 ஆண்டுகளுக்கு மேல் நீட்டிக்கப்படுகிறது.

தொழில்நுட்ப இணக்கம் மற்றும் தொழிற்சாலை தனிப்பயனாக்கம்

உலகளாவிய உள்கட்டமைப்பு டெண்டர்கள் சமரசங்களுக்கு பூஜ்ஜிய இடத்தை விட்டு விடுகின்றன. நடுத்தர மின்னழுத்த அமைப்புகளுக்கு கடுமையான வகை-சோதனை சான்றிதழ்களின் ஆதரவுடன் குறைபாடற்ற வடிவமைப்பு செயல்படுத்தல் தேவைப்படுகிறது.

மணிக்குடைட்டாங் கேபிள், நாங்கள் ஒரு பொதுவான வெகுஜன-பங்கு தீர்வு இல்லத்தை நடத்துவதில்லை. 100% தொழிற்சாலை-நேரடி தனிப்பயனாக்கப்பட்ட உற்பத்தி மாதிரியில் இயங்குகிறது, ஒவ்வொரு தொகுதி ஒற்றை-கோர் மற்றும் மூன்று-கோர் நடுத்தர மின்னழுத்த கேபிள்கள் உங்கள் திட்டத்தின் குறிப்பிட்ட அளவுகள் (BOQ), கண்காணிப்பு அமைப்பு தேவைகள் மற்றும் உள்ளூர்மயமாக்கப்பட்ட சுற்றுச்சூழல் விவரக்குறிப்புகளுக்கு எதிராக நேரடியாக வடிவமைக்கப்பட்டுள்ளன.

எங்களின் நடுத்தர மின்னழுத்த தொழில்நுட்ப பிரிவை இன்று தொடர்பு கொள்ளவும்தொழிற்சாலை தொழில்நுட்ப பட்டியல்கள், குறுக்குவெட்டு வடிவமைப்பு தாள்களை அணுக அல்லது உங்கள் பிராந்திய கட்டம் உள்கட்டமைப்பு டெண்டருக்கான விரைவான, ஒப்பந்த-தயாரான செலவு மதிப்பீட்டைப் பெற!
