சிறப்பு ரப்பர் உறை பிளாட் கேபிள்

2.1 சிறப்பு ரப்பர் உறையிடப்பட்ட பிளாட் கேபிளின் தயாரிப்பு வகைகள்

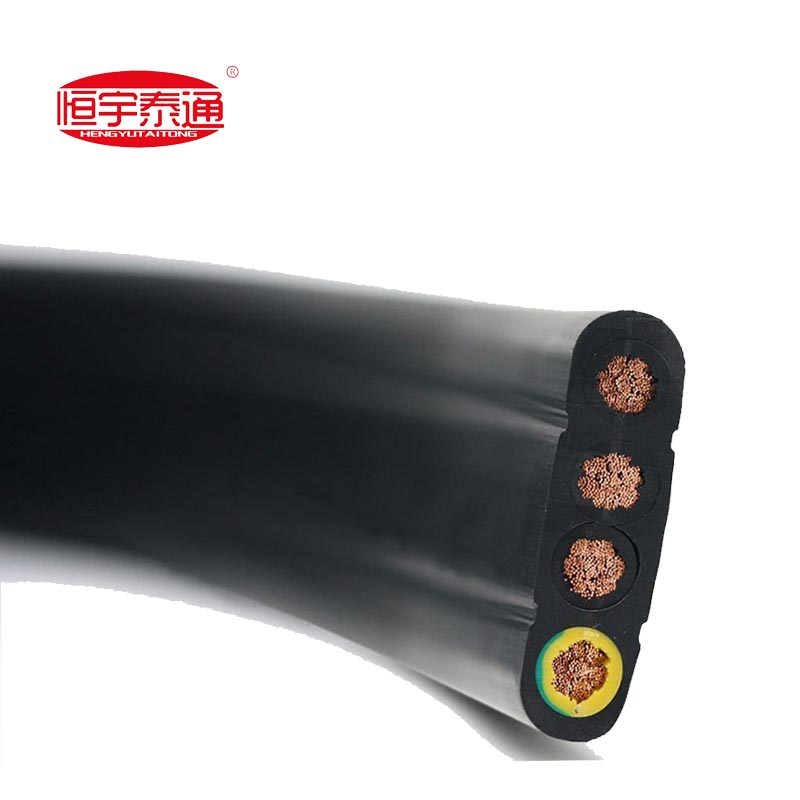

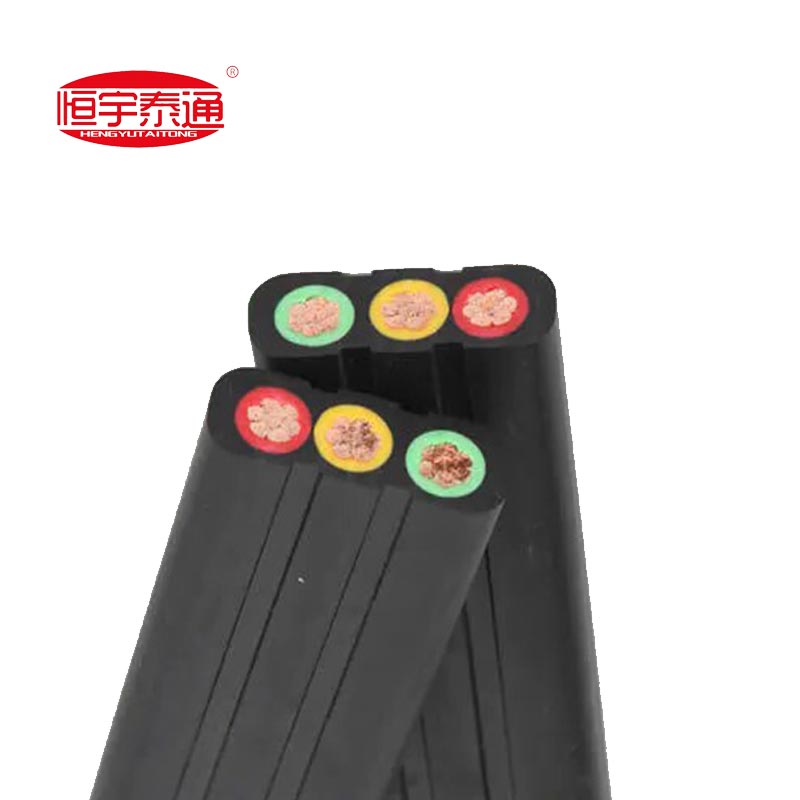

1. பிளாட் நெகிழ்வான ரப்பர்-உறை கேபிள்
2. PVC-இன்சுலேட்டட், NBR - உறையிடப்பட்ட பிளாட் கேபிள்
3. செப்பு பின்னல் கவசம் கொண்ட பிளாட் ரப்பர் கேபிள்
4. பாலியூரிதீன் வெளிப்புற உறையுடன் கூடிய உயர் செயல்திறன் கொண்ட பிளாட் கேபிள்
5. கிரேன் கட்டுப்பாட்டு அமைப்புகளுக்கான மல்டி-கோர் (8-48 கோர்கள்) பிளாட் கேபிள்

2.2 சிறப்பு ரப்பர் உறையிடப்பட்ட தட்டையான கேபிளின் அமைப்பு

நடத்துனர்: IEC 60228 வகுப்பு 5/6 அல்லது VDE 0295 வகுப்பு 5 க்கு இணங்க, மல்டி-ஸ்ட்ராண்ட் ஃபைன் அனீல்டு செம்பு; அதிக நெகிழ்வுத்தன்மைக்கான கூடுதல்-நன்றாக ஸ்ட்ராண்டிங்.

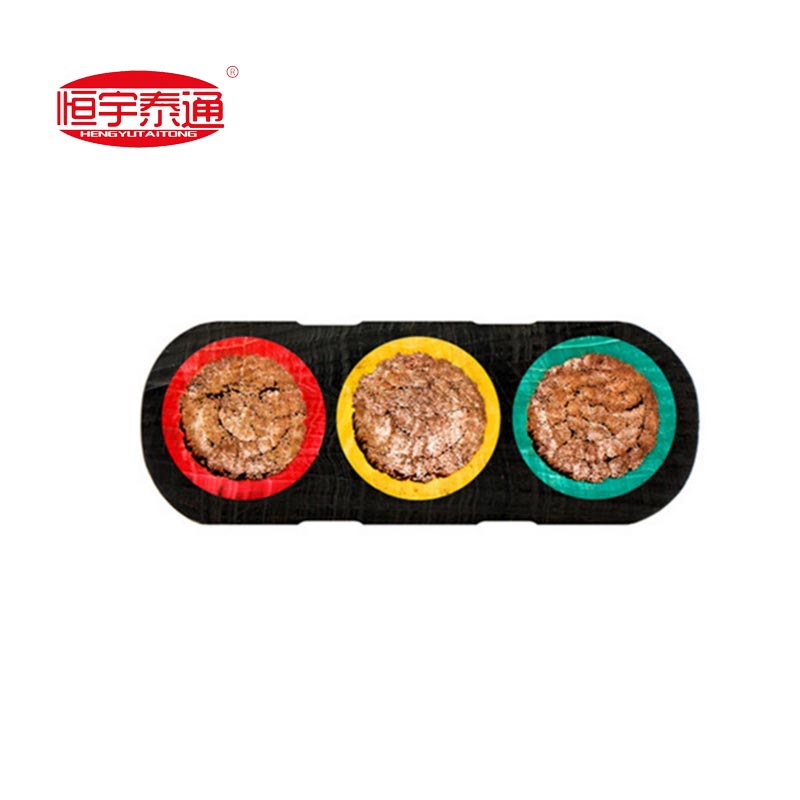

காப்பு: EPR (எத்திலீன் புரோப்பிலீன் ரப்பர்) அல்லது சிறப்பு PVC கலவை; அடையாளம் காண வண்ண-குறியிடப்பட்ட அல்லது எண்ணிடப்பட்ட; அடிப்படை மையத்திற்கு பச்சை-மஞ்சள்.
முக்கிய ஏற்பாடு: இணையான தட்டையான (நேரியல்) அல்லது கச்சிதமான மற்றும் முறுக்குதல் எதிர்ப்புக்கான குவின்சியல் மைய அமைப்பு.

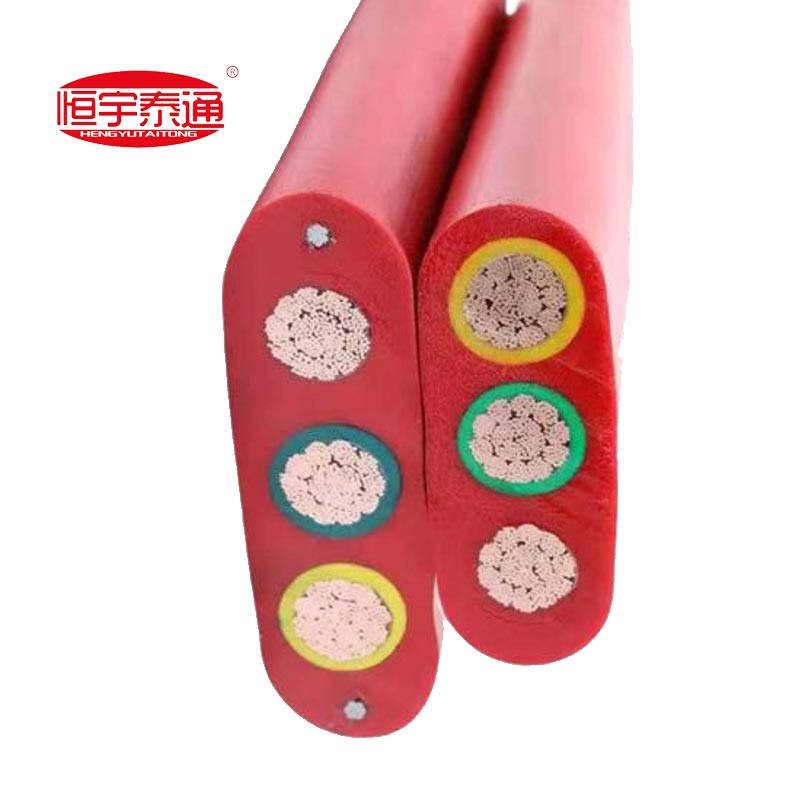

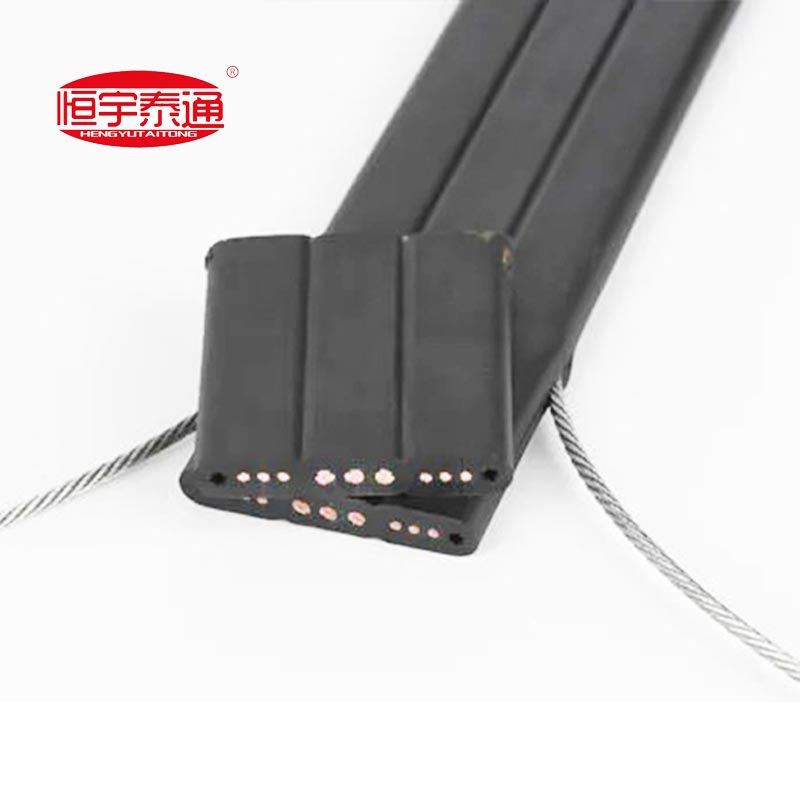

வலுவூட்டல்: இழுவிசை வலிமைக்காக இருபுறமும் பதிக்கப்பட்ட இரண்டு கால்வனேற்றப்பட்ட எஃகு கம்பிகள், நீண்ட தூர கிரேன் பயணத்திற்கு முக்கியமானவை.
கேடயம்: மின்காந்த குறுக்கீட்டை எதிர்க்க அதிக அடர்த்தி டின் செய்யப்பட்ட செப்பு பின்னல் (கவச அடர்த்தி >80%).
வெளிப்புற உறை: ஹெவி-டூட்டி NBR (நைட்ரைல் ரப்பர்), CSM (குளோரோசல்போனேட்டட் பாலிஎதிலீன்) அல்லது PUR (பாலியூரிதீன்); எண்ணெய்-எதிர்ப்பு, சிராய்ப்பு-எதிர்ப்பு, UV-எதிர்ப்பு மற்றும் உப்பு-தெளிப்பு எதிர்ப்பு.

3.1 மின்னழுத்த மதிப்பீடு: 300/500V, 450/750V, 0.6/1kV (நிலையான தொழில்துறை தரங்கள்).
3.2 வெப்பநிலை வரம்பு: -40°C முதல் +90°C வரை (தொடர்ச்சியான செயல்பாடு); தனிப்பயன் -50°C அல்லது +120°C வரை கிடைக்கும்.
3.3 வளைக்கும் ஆரம்: நிலையான நிறுவல்: 5 × கேபிள் தடிமன்; மொபைல்/பயணம்: 8-10× கேபிள் தடிமன்.
3.4 வளைக்கும் வாழ்க்கை: ≥1,000,000 சுழற்சிகள்; உயர் நெகிழ்வு மாதிரிகள் ≥5,000,000 சுழற்சிகள்.
3.5 இயந்திர வலிமை: இழுவிசை வலிமை ≥50MPa; கண்ணீர் எதிர்ப்பு ≥25N/mm; சிராய்ப்பு எதிர்ப்பு ≥5,000 உராய்வு சுழற்சிகள்.
3.6 சுற்றுச்சூழல் எதிர்ப்பு: எண்ணெய்-எதிர்ப்பு, அமிலம்/கார-எதிர்ப்பு, புற ஊதா எதிர்ப்பு, உப்பு-தெளிப்பு எதிர்ப்பு; கடல் மற்றும் துறைமுக சூழலுக்கு ஏற்றது.
3.7 ஃபிளேம் ரிடார்டன்சி: IEC 60332-1, VDE 0472-804 பகுதி B மற்றும் UL 94 V-0/VW-1 உடன் இணங்குகிறது.
3.8 மின் செயல்திறன்: 20°C இல் காப்பு எதிர்ப்பு ≥10MΩ·km; சோதனை மின்னழுத்தம் 2,500–3,500V AC முறிவு இல்லாமல் 5 நிமிடங்கள்.

IEC 60227: பாலிவினைல் குளோரைடு 450/750V உட்பட மதிப்பிடப்பட்ட மின்னழுத்தங்களின் காப்பிடப்பட்ட கேபிள்கள்.
IEC 60228: காப்பிடப்பட்ட கேபிள்களின் கடத்திகள்.
IEC 60332-1: தீ நிலைமைகளின் கீழ் தனிமைப்படுத்தப்பட்ட கேபிள்களில் சோதனை - பகுதி 1: ஒற்றை தனிமைப்படுத்தப்பட்ட கம்பி அல்லது கேபிளுக்கான செங்குத்து சுடர் பரவல் சோதனை.
VDE 0295: கேபிள்களுக்கான நெகிழ்வான செப்பு கடத்திகள்.
VDE 0482 / EN 50265-2-1: பொதுவான நோக்கங்களுக்காக நெகிழ்வான ரப்பர்-உறை கேபிள்களுக்கான விவரக்குறிப்புகள்.
CE (LVD/RoHS): EU குறைந்த மின்னழுத்த உத்தரவுக்கு இணங்குதல் மற்றும் அபாயகரமான பொருட்களின் கட்டுப்பாடு.

GB/T 5023.6: 450/750V வரை மதிப்பிடப்பட்ட மின்னழுத்தங்களின் PVC இன்சுலேட்டட் கேபிள்கள் - பகுதி 6: பொது நோக்கங்களுக்காக எலிவேட்டர் கேபிள்கள் மற்றும் பிளாட் கேபிள்கள்.
GB/T 12706: மதிப்பிடப்பட்ட மின்னழுத்தம் 1kV (Um=1.2kV) முதல் 35kV (Um=40.5kV) வரை வெளியேற்றப்பட்ட இன்சுலேஷன் பவர் கேபிள்கள் மற்றும் பாகங்கள்.
GB/T 18380.1: தீ நிலைமைகளின் கீழ் தனிமைப்படுத்தப்பட்ட கேபிள்களில் சோதனை - பகுதி 1: ஒற்றை தனிமைப்படுத்தப்பட்ட கம்பி அல்லது கேபிளுக்கான செங்குத்து சுடர் பரவல் சோதனை.
