கட்டங்களுக்கு ஏன் 1kV LV பவர் கேபிள்கள் அவசியம்

சுருக்கம்: இரண்டாம் நிலை மின் விநியோக நெட்வொர்க்குகள், வணிக வளாகங்கள் மற்றும் உள்ளூர்மயமாக்கப்பட்ட தொழில்துறை மண்டலங்களில், குறைந்த மின்னழுத்தக் கோடுகள் இறுதிப் பயனர்களுக்கு இறுதி, மிக முக்கியமான இணைப்பாக அமைகின்றன.குறைந்த மின்னழுத்த மின் விநியோக கேபிள்கள் 1kV மற்றும் அதற்கும் குறைவாக மதிப்பிடப்பட்டது இந்த நெட்வொர்க்குகளுக்கான முதன்மை வழித்தடங்களாக செயல்படுகின்றன. இந்தக் கட்டுரையானது 0.6/1kV கவச அலுமினிய கேபிள்களின் உள் மல்டி-கோர் மெக்கானிக்ஸ், மெட்டீரியல் நன்மைகள் மற்றும் பாதுகாப்பு கட்டமைப்புகளை உடைக்கிறது, திட்ட மேலாளர்கள் தங்கள் பவர் கிரிட் செயல்திறனை அதிகரிக்க உதவுகிறது.

பொருளடக்கம்

அறிமுகம்

0.6/1kV 5-கோர் பவர் கேபிள்களின் கட்டமைப்பு பொறியியல்

குறைந்த மின்னழுத்த விநியோகத்தில் அலுமினியத்தின் மூலோபாய செலவு நன்மை

நவீன பவர் டெண்டர்களில் 5-கோர் அமைப்புகளின் அவசியம்

தொழிற்சாலை-நேரடி இணக்கம் மற்றும் திட்ட ஆதாரம்

அறிமுகம்

நடுத்தர மின்னழுத்த துணை மின்நிலையங்களிலிருந்து உள்ளூர்மயமாக்கப்பட்ட நுகர்வோர் கட்டங்களுக்கு மாறுவதற்கு நம்பமுடியாத நிலையான இரண்டாம் நிலை விநியோக கேபிள்கள் தேவை. 1kV மற்றும் அதற்குக் கீழே இயங்கும், இந்த சுற்றுகள் ஏற்ற இறக்கமான சுமை சுயவிவரங்கள், ஒற்றை-கட்ட சமநிலையின்மை மற்றும் வெளிப்புற உடல் நிலத் தொந்தரவுகள் ஆகியவற்றை தொடர்ந்து நிர்வகிக்க வேண்டும். முனிசிபல் கட்டிட வரவு செலவுகளை உயர்த்தாமல் இந்த கோரிக்கைகளை கையாள, மின் ஆலோசகர்கள் கவச அலுமினிய கேபிள்களை பெரிதும் நம்பியுள்ளனர்.

நீண்ட கால நிலைத்தன்மைக்காக துல்லியமாக வடிவமைக்கப்பட்டது,டைட்டாங் கேபிள் பிரீமியம் தர 0.6/1kV குறைந்த மின்னழுத்த மின் விநியோக கேபிள்களை உற்பத்தி செய்கிறது. பிரத்யேக கச்சிதமான மற்றும் மல்டி-கோர் ட்விஸ்டிங் தொழில்நுட்பங்களைப் பயன்படுத்தி, எங்களின் கோடுகள் உலகளாவிய பயன்பாட்டு மேம்பாடுகளுக்கு மெக்கானிக்கல் பின்னடைவு மற்றும் மின்சார நம்பகத்தன்மை ஆகியவற்றின் சிறந்த கலவையை வழங்குகின்றன.

0.6/1kV 5-கோர் பவர் கேபிள்களின் கட்டமைப்பு பொறியியல்

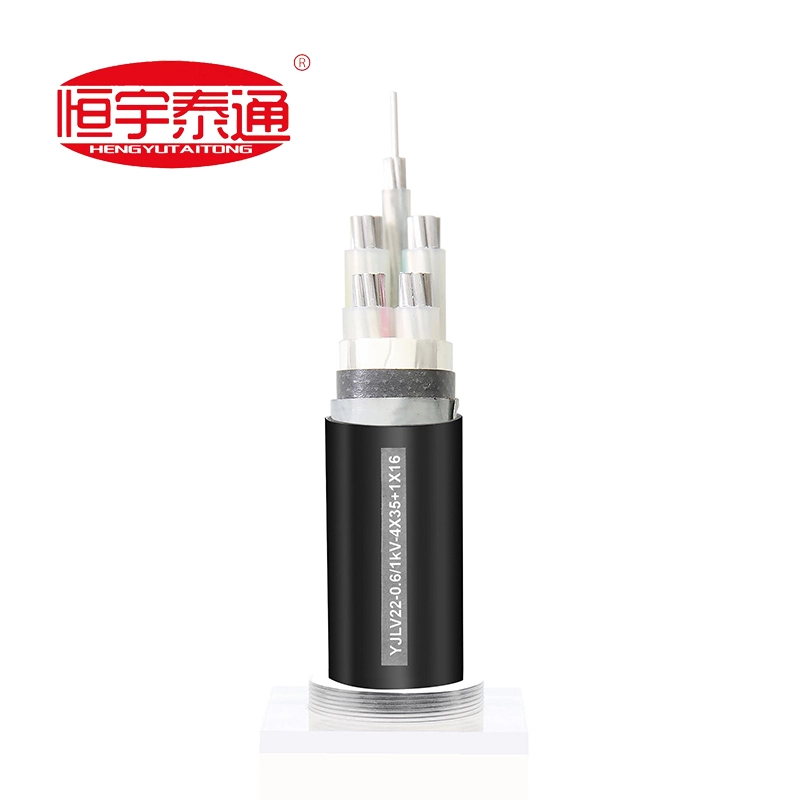

YJLV22-0.6/1kV போன்ற நிலையான உள்ளமைவுகளைப் பார்க்கும்போது, ​​கேபிள் குறுக்குவெட்டு நேரடி அடக்கம் அல்லது குழாய் நிறுவலுக்காக கட்டப்பட்ட மேம்பட்ட பல அடுக்கு பாதுகாப்பு அமைப்பை வெளிப்படுத்துகிறது:

சுருக்கப்பட்ட அலுமினிய கடத்திகள்:மையப்பகுதிக்குள் காற்று இடைவெளிகளை நீக்கும் அதே வேளையில் மின் குறுக்குவெட்டுகளை அதிகப்படுத்த உயர்-தூய்மை அலுமினியத்திலிருந்து வடிவமைத்து தனிமைப்படுத்தப்பட்டது.

குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் (XLPE) காப்பு:உயர் மின்கடத்தா இன்சுலேஷனை வழங்குகிறது மற்றும் 90 டிகிரி செல்சியஸ் வரை தொடர்ச்சியான வெப்பநிலையில் முக்கிய கடத்திகள் பாதுகாப்பாக செயல்பட அனுமதிக்கிறது.

உள் படுக்கை மற்றும் நிரப்பிகள்:ஹைக்ரோஸ்கோபிக் அல்லாத பாலிப்ரோப்பிலீன் பொருட்கள் பல மைய கட்டமைப்பை முழுமையாக வட்டமாகவும், கட்டமைப்பு ரீதியாகவும் சமநிலைப்படுத்துகின்றன.

இரட்டை ஸ்டீல் டேப் ஆர்மர் (DSTA):வெளிப்புற ஜாக்கெட்டின் கீழ் இறுக்கமாக மூடப்பட்டிருக்கும் உலோக நாடாக்கள் ஒன்றுடன் ஒன்று, நிலத்தடி நசுக்கும் சுமைகள் மற்றும் அகழ்வாராய்ச்சி மண்வெட்டி தாக்கங்களுக்கு எதிராக கடுமையான எதிர்ப்பை வழங்குகிறது.

ஹெவி-டூட்டி PVC அவுட்டர் ஜாக்கெட்:மண் அமிலங்கள், ஈரப்பதம் ஊடுருவல் மற்றும் சிராய்ப்பு உடைகள் ஆகியவற்றை எதிர்க்கும் மேம்பட்ட சுற்றுச்சூழல் கண்காணிப்பு அடுக்கை வழங்குகிறது.

குறைந்த மின்னழுத்த விநியோகத்தில் அலுமினியத்தின் மூலோபாய செலவு நன்மை

விரிவான பிராந்திய இரண்டாம் நிலை கட்டங்களுக்கு, செப்பு கோர்களைப் பயன்படுத்துவது கொள்முதல் வரவுசெலவுத் திட்டங்களை விண்ணைத் தொடும். நவீன குறைந்த மின்னழுத்த அமைப்புகள் இரண்டு தீர்க்கமான காரணங்களுக்காக சுருக்கப்பட்ட அலுமினிய கடத்திகளைத் தேர்ந்தெடுக்கின்றன:

1. வியத்தகு பட்ஜெட் சேமிப்பு:மிகவும் கொந்தளிப்பான செப்பு மாற்றுகளுடன் ஒப்பிடுகையில், அலுமினியம் மையக் கொள்முதல் இயல்பாகவே பொருள் செலவுகளை 40% வரை குறைக்கிறது, இது ஒப்பந்தக்காரர்கள் கடுமையான நிதி வரம்புகளுக்குள் கட்டம் தடயங்களை விரிவுபடுத்த அனுமதிக்கிறது.

2.தளத்தில் எளிமைப்படுத்தப்பட்ட கையாளுதல்:அலுமினிய கோர்களின் இலகுரக தன்மை இந்த மல்டி-கோர் கேபிள்களை முறுக்கு நிலத்தடி வழித்தடங்கள் வழியாக இழுத்து அல்லது ஆழமான அகழிகளில் இடுவதை எளிதாக்குகிறது, பணியாளர்களின் சோர்வு மற்றும் நிறுவல் நேரத்தைக் குறைக்கிறது.

நவீன பவர் டெண்டர்களில் 5-கோர் அமைப்புகளின் அவசியம்

சர்வதேச கட்டிட விதிமுறைகள் மற்றும் பவர் கிரிட் விவரக்குறிப்புகள் அடிக்கடி கட்டாயப்படுத்தப்படுகின்றன5-கோர் கேபிள் கட்டமைப்புகள்(எ.கா., 3 ஃபேஸ்கள் + 1 நியூட்ரல் கோர் + 1 டெடிகேட்டட் கிரவுண்டிங் கோர்) பழைய 4-கோர் டிசைன்களில்:

சிறந்த ஹார்மோனிக் கையாளுதல்:நவீன வணிகப் பகுதிகள் நேரியல் அல்லாத சுமைகளால் நிரம்பியுள்ளன, அவை நடுநிலைக் கோடு வழியாக உயர் ஹார்மோனிக் நீரோட்டங்களை பின்னுக்குத் தள்ளுகின்றன. எங்களின் பிரத்யேக நடுநிலை மைய கட்டமைப்புகள் வெப்ப சுமைகளைத் தடுக்கின்றன.

குறைபாடற்ற தவறு அடிப்படை:ஒருங்கிணைந்த, தனி கிரவுண்டிங் கோர் (PE) பூமிக்கு உடனடி, குறைந்த மின்மறுப்பு பாதையை வழங்குகிறது. பிழையின் போது சர்க்யூட் பிரேக்கர்கள் உடனடியாகப் பயணிப்பதை இது உறுதி செய்கிறது, கீழ்நிலை உபகரணங்கள் மற்றும் பணியாளர்களை அபாயகரமான தொடு மின்னழுத்தங்களிலிருந்து பாதுகாக்கிறது.

தொழிற்சாலை-நேரடி இணக்கம் மற்றும் திட்ட ஆதாரம்

இரண்டாம் நிலை பவர் கிரிட் விரிவாக்க திட்டங்கள் நிறுவல் பிழைகள் அல்லது உற்பத்தி குறைபாடுகளுக்கு பூஜ்ஜிய விளிம்பை விட்டு விடுகின்றன. குறைந்த மின்னழுத்த உள்கட்டமைப்புகள் துல்லியமான தொழில்நுட்ப சீரமைப்பைக் கோருகின்றனIEC 60502-1சர்வதேச தர நெறிமுறைகள்.

மணிக்குடைட்டாங் கேபிள், நாங்கள் கண்டிப்பான 100% தொழிற்சாலை-நேரடி தனிப்பயனாக்கப்பட்ட உற்பத்தி மாதிரியை செயல்படுத்துகிறோம். வயதான, பொதுவான கிடங்கு இருப்பை நாங்கள் அழிக்கவில்லை. அதற்குப் பதிலாக, ஒவ்வொரு தொகுதி குறைந்த மின்னழுத்த விநியோக கேபிள்களும் தனிப்பயனாக்கப்பட்டவை, உங்கள் துல்லியமான திட்ட பில்களின் அளவுகளுடன் (BOQ), குறிப்பிட்ட குறுக்கு வெட்டு படிகளை (எ.கா., 4✖35 + 1✖16mm2), சிறப்பு ஜாக்கெட் டிராக்கிங் வண்ணங்கள் மற்றும் உள்ளூர் மின்சாரம் அல்லது ஒழுங்குமுறைகளுடன் துல்லியமாக இணக்கம் ஆகியவற்றை உறுதி செய்கிறது.

இன்றே எங்கள் குறைந்த மின்னழுத்த பொறியியல் பிரிவைத் தொடர்பு கொள்ளவும்அங்கீகரிக்கப்பட்ட வகை-சோதனை பட்டியல்கள், குறுக்குவெட்டு வடிவமைப்பு வரைபடங்கள் அல்லது உங்கள் வரவிருக்கும் திட்ட டெண்டருக்கான எக்ஸ்பிரஸ், ஒப்பந்த-தயாரான தொழிற்சாலை விலை மேட்ரிக்ஸைப் பெற!
