ஏன் ஷீல்டட் கண்ட்ரோல் கேபிள்கள் EMI சத்தத்தைத் தடுக்கின்றன

சுருக்கம்:தானியங்கு உற்பத்தி ஆலைகள், மின் உற்பத்தி நிலையங்கள் மற்றும் சிக்கலான செயலாக்க வசதிகள் ஆகியவற்றில், கட்டுப்பாட்டு கோடுகள் கனரக மின் இணைப்புகளுடன் இணைந்து தீவிர மின்காந்த புலங்களை உருவாக்குகின்றன.கவசக் கட்டுப்பாடு எதிர்ப்பு குறுக்கீடு கேபிள்கள்இந்த நடவடிக்கைகளின் நம்பகமான நரம்பு மண்டலமாக செயல்படும். நவீன தொழில்துறை ஆட்டோமேஷனுக்கு பிரீமியம் கட்டுப்பாட்டு கேபிள்களை முக்கியமானதாக மாற்றும் பல அடுக்கு பொருள் கட்டமைப்பு, மின்காந்த குறுக்கீடு (EMI) அடக்க இயக்கவியல் மற்றும் பாதுகாப்பு நன்மைகளை இந்தக் கட்டுரை உடைக்கிறது.

பொருளடக்கம்

அறிமுகம்

ஷீல்டட் எதிர்ப்பு குறுக்கீடு கட்டுப்பாட்டு கேபிள்களின் கட்டமைப்பு உடற்கூறியல்

தொழில்துறை இரைச்சலுக்கு எதிராக பின்னப்பட்ட கேடயம் ஏன் முக்கியமானது

தானியங்கி பொறியியலில் முக்கியமான பயன்பாட்டுக் காட்சிகள்

தொழிற்சாலை-நேரடி இணக்கம் மற்றும் தனிப்பயன் வரிசைப்படுத்துதல்

அறிமுகம்

தொழில்துறை ஆலைகள் சிறந்த தானியங்கி அமைப்புகளை ஒருங்கிணைக்கும்போது, ​​மின்னணு உபகரணங்களின் அடர்த்தி அதிவேகமாக அதிகரிக்கிறது. இந்த உயர் அடர்த்தி சூழல் பாரிய அளவிலான மின்காந்த குறுக்கீடு (EMI) மற்றும் ரேடியோ அலைவரிசை குறுக்கீடு (RFI) ஆகியவற்றை உருவாக்குகிறது. போதுமான பாதுகாப்பு இல்லாமல், நிரல்படுத்தக்கூடிய லாஜிக் கன்ட்ரோலர்கள் (பிஎல்சி), சென்சார்கள் மற்றும் ஆக்சுவேட்டர்களுக்கு அனுப்பப்படும் குறைந்த மின்னழுத்த கட்டுப்பாட்டு சமிக்ஞைகள் எளிதில் சிதைந்து, தவறான இயந்திர அளவீடுகள், கணினி பிழைகள் அல்லது அபாயகரமான அவசரகால பணிநிறுத்தங்களுக்கு வழிவகுக்கும்.

முக்கியமான தானியங்கு சமிக்ஞைகளைப் பாதுகாக்க,டைட்டாங் கேபிள்ஹெவி-டூட்டி கவசம் கொண்ட கட்டுப்பாட்டு எதிர்ப்பு குறுக்கீடு கேபிள்களை உற்பத்தி செய்கிறது. மிகவும் நெகிழ்வான கடத்திகளை அடர்த்தியான உலோகக் கவசத்துடன் இணைத்து, இந்த கட்டுப்பாட்டுக் கோடுகள் உலகளவில் பெரிதும் சீர்குலைந்த தொழில்துறை மண்டலங்களில் குறைபாடற்ற சமிக்ஞை விநியோகத்தை உறுதி செய்கின்றன.

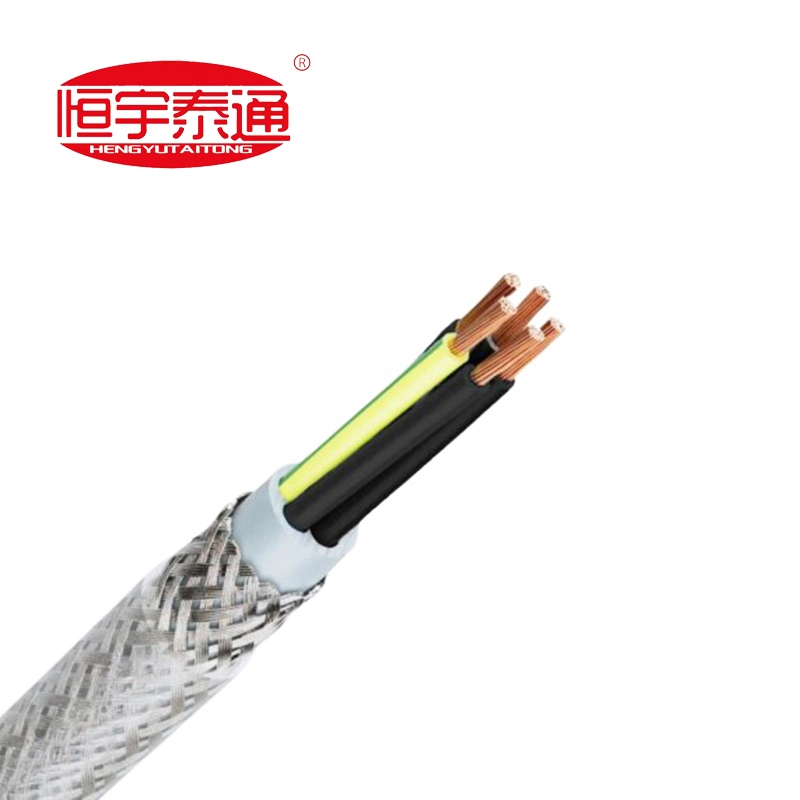

ஷீல்டட் எதிர்ப்பு குறுக்கீடு கட்டுப்பாட்டு கேபிள்களின் கட்டமைப்பு உடற்கூறியல்

நிலையான கட்டுப்பாட்டு கேபிளின் உள் கட்டமைப்பு உள் செப்பு கடத்திகளிலிருந்து வெளிப்புற சத்தத்தை பிரிக்க அடுக்கு-அடுக்கு-அடுக்கு வடிவமைக்கப்பட்டுள்ளது:

உயர் தூய்மை செப்பு கடத்திகள்: மல்டி-கோர், நன்றாக இழைக்கப்பட்ட வெற்று செப்பு கம்பிகளால் ஆனது, அதிகபட்ச மின் கடத்துத்திறன் மற்றும் கட்டுப்பாட்டு பேனல்களுக்குள் இறுக்கமான ரூட்டிங் செய்ய சிறந்த நெகிழ்வுத்தன்மையை வழங்குகிறது.

வண்ண-குறியிடப்பட்ட காப்புபிரீமியம் PVC அல்லது XLPE இன்சுலேஷன் கலவை, தனித்த வண்ண-குறியீடு (நிலையான பச்சை/மஞ்சள் கிரவுண்டிங் கம்பி உட்பட) நேரடியான முனைய அடையாளம் மற்றும் நிறுவலின் போது பாதுகாப்பு.

உள் படுக்கை / உறை அடுக்கு: ஒரு மென்மையான பாலிமர் மடக்கு அல்லது வெளியேற்றப்பட்ட அடுக்கு முறுக்கப்பட்ட கோர்களை ஒன்றாக இணைக்கிறது மற்றும் மேலோட்டமான கவசத்திற்கு ஒரு பாதுகாப்பு குஷனை உருவாக்குகிறது.

உயர்-கவரேஜ் பின்னப்பட்ட உலோகக் கவசம்: ஒரு அடர்ந்த, குறுக்கு நெய்யப்பட்ட டின் செய்யப்பட்ட தாமிரம் அல்லது எஃகு கம்பி பின்னல் உள் கருக்களை மூடி, ஊடுருவ முடியாத மின்காந்த தடையாக செயல்படுகிறது.

ஃபிளேம் ரிடார்டன்ட் அவுட்டர் ஜாக்கெட்: திறந்த கேபிள் தட்டுகளில் எண்ணெய் தெறித்தல், ஈரப்பதம் கண்காணிப்பு, சிராய்ப்பு மற்றும் சுடர் பரவுதல் ஆகியவற்றை எதிர்க்க வடிவமைக்கப்பட்ட ஒரு வலுவான PVC உறை.

தொழில்துறை இரைச்சலுக்கு எதிராக பின்னப்பட்ட கேடயம் ஏன் முக்கியமானது

கவசமற்ற கட்டுப்பாட்டு கம்பிகள் அடிப்படை மின் சுழல்களில் நன்றாக வேலை செய்யும் போது, ​​தானியங்கு தொழில்துறை மையங்கள் மூன்று முக்கிய செயல்திறன் காரணங்களுக்காக உயர்-கவரேஜ் பின்னப்பட்ட கவசங்களை கட்டாயமாக்குகின்றன:

1.விரிவான EMI & RFI உறிஞ்சுதல்: உலோக பின்னல் ஃபாரடே கூண்டாக செயல்படுகிறது. இது சுற்றியுள்ள பெரிய மோட்டார்கள், மின்மாற்றிகள் மற்றும் உயர் மின்னழுத்த மின் கேபிள்களிலிருந்து கதிர்வீச்சு மின்காந்த அலைகளை இடைமறித்து, உள் மைய சமிக்ஞைகளை சீர்குலைக்கும் முன், தவறான நீரோட்டங்களை தரையில் பாதுகாப்பாக திசை திருப்புகிறது.

2.உயர்ந்த நெகிழ்வான வலிமை: நிலையான அலுமினியத் தகடு கவசங்களைப் போலல்லாமல், டைனமிக் இயந்திரங்களுக்குள் மீண்டும் மீண்டும் வளைக்கும் போது எளிதில் கிழிந்து அல்லது விரிசல் ஏற்படலாம், ஒரு நெய்த உலோகப் பின்னல், தொடர்ச்சியான இயந்திர நெகிழ்வு மற்றும் முறுக்கலின் கீழும் 100% கட்டமைப்பு பாதுகாப்பு ஒருமைப்பாட்டைப் பராமரிக்கிறது.

3. குறுக்கு பேச்சு தடுப்பு: மல்டி-கோர் கட்டுப்பாட்டு வழித்தடங்களில், ஒரு கம்பியில் உள்ள உயர் அதிர்வெண் மின்னோட்டங்கள் அண்டை சுற்றுகளில் இரத்தம் வரலாம். துல்லியமான பின்னல் தனிப்பட்ட கேபிள் குழுக்களை தனிமைப்படுத்துகிறது, சுத்தமான, சுயாதீனமான தரவு ஸ்ட்ரீம்களை உறுதி செய்கிறது.

தானியங்கி பொறியியலில் முக்கியமான பயன்பாட்டுக் காட்சிகள்

குறுக்கீடு எதிர்ப்பு நம்பகத்தன்மைக்கு நன்றி, கவசக் கட்டுப்பாட்டு கேபிள்கள் துல்லியமான உள்கட்டமைப்பு டெண்டர்களில் பெரிதும் குறிப்பிடப்படுகின்றன:

தானியங்கு அசெம்பிளி & ரோபாட்டிக்ஸ் கோடுகள்: மத்திய பிஎல்சி கட்டுப்பாட்டு மேசைகளை தானியங்கு ரோபோ ஆயுதங்கள் மற்றும் தடையற்ற கமாண்ட் லூப்கள் தேவைப்படும் அசெம்பிளி கன்வேயர்களுடன் இணைக்கிறது.

துணை மின்நிலையக் கட்டுப்பாடு & ரிலே பேனல்கள்: உயர் மின்னழுத்த ஆற்றல் சூழல்களுக்குள் அளவீட்டு கருவிகள், பாதுகாப்பு ரிலேக்கள் மற்றும் சுவிட்ச் கியர் கட்டுப்பாடுகளை ஒன்றோடொன்று இணைக்கிறது.

பெட்ரோ கெமிக்கல் மற்றும் செயலாக்க சுத்திகரிப்பு நிலையங்கள்: நீட்டிக்கப்பட்ட உட்புற மற்றும் வெளிப்புற கேபிள் ஓட்டங்களில் நுட்பமான வெப்பநிலை, அழுத்தம் மற்றும் ஓட்ட-மீட்டர் சென்சார் அளவீடுகளை கடத்துகிறது.

HVAC மற்றும் கட்டிட மேலாண்மை: தானியங்கி காற்றோட்டம், மின்தூக்கிகள் மற்றும் பாதுகாப்பு கட்டமைப்புகளை நிர்வகிக்க, பாதுகாப்பான, குறைந்த இரைச்சல் கட்டுப்பாட்டு வளையங்களை வணிக உயர்மட்டங்கள் மூலம் வழிநடத்துதல்.

தொழிற்சாலை-நேரடி இணக்கம் மற்றும் தனிப்பயன் வரிசைப்படுத்துதல்

துல்லியமான கருவியானது மின்மறுப்பு ஏற்றத்தாழ்வுகள் அல்லது கேடய இடைவெளிகளுக்கு பூஜ்ஜிய விளிம்பை அனுமதிக்கிறது. தொழில்துறை கொள்முதல் ஒப்பந்தங்கள் IEC 60227 அல்லது பிராந்திய தொழில்துறை விதிமுறைகள் போன்ற கடுமையான தர தரநிலைகளுடன் சரியான இணக்கத்தை கட்டாயப்படுத்துகின்றன.

மணிக்குடைட்டாங் கேபிள், 100% தொழிற்சாலை-நேரடி தனிப்பயனாக்கப்பட்ட உற்பத்தி மாதிரிக்கு ஆதரவாக கடுமையான, அதிக அளவில் உற்பத்தி செய்யப்படும் சரக்குகளை அகற்றும் அமைப்புகளை நாங்கள் நிராகரிக்கிறோம். ஒவ்வொரு ஆட்டோமேஷன் அமைப்பிற்கும் தனித்துவமான மைய எண்ணிக்கைகள், குறிப்பிட்ட அடிப்படை ஏற்பாடுகள் மற்றும் சிறப்பு காப்பு பண்புகள் தேவை என்பதை நாங்கள் புரிந்துகொள்கிறோம். ஒவ்வொரு தொகுதி கட்டுப்பாட்டு கேபிள்களையும் உங்கள் திட்டத்தின் குறிப்பிட்ட அளவுகளுக்கு (BOQ) நேரடியாகத் தனிப்பயனாக்குகிறோம்—உங்கள் துல்லியமான மின் சூழலுக்குப் பொருந்தும் வகையில் மைய அளவு, பாதுகாப்பு விகிதங்கள் மற்றும் ஜாக்கெட் கலவைகளை அளவீடு செய்தல்.

இன்றே எங்கள் இன்ஸ்ட்ரூமென்டேஷன் இன்ஜினியரிங் குழுவைத் தொடர்பு கொள்ளவும்சரிபார்க்கப்பட்ட தொழில்நுட்ப வரைபடங்கள், தனிப்பயன் மைய ஏற்பாடு தளவமைப்புகள் அல்லது உங்கள் வரவிருக்கும் திட்ட டெண்டருக்கான எக்ஸ்பிரஸ், நேரடி-தொழிற்சாலை விலை மதிப்பீட்டைப் பெறுவதற்கு!
